USB2.0+FPGA开发板 68013

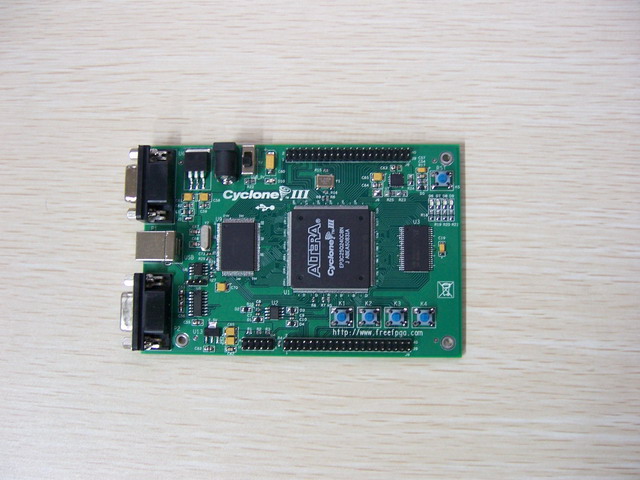

       USB_FPGA开发板，由低功耗USB2.0控制芯片7C68013A－100AXC、Cyclone III FPGA芯片EP3C25Q240C8、SDRAM芯片IS61LV25616AL-10T以及板级时序控制的扩展口共同组合完成，可以实现FPGA和USB2.0的高速传输。开发板的传输峰值速度可达38MBytes/s，Bust方式测试25MByte/s稳定传输。利用FPGA_USB开发板可以轻易搭建高速数据采集系统和各种计算机外设，通过扩展口能方便的扩展各种应用子板。

 不论是FPGA开发者或者USB开发者，都能从USB_FPGA开发板套件中获益。随板提供经时序约束、性能达到120MHz的Nios II系统，通过SOPC BUILD能较快的进入FPGA嵌入式开发领域。完整详细的中文开发文档，包含了USB开发的精华。如果你是初学者，除了详细的开发文档做教程，我们还专门录制了开发录像，手把手把你领入USB开发的殿堂。如果你是有一定基础的开发人员，我们关于GPIF和SLVE FIFO方面的深入研究，可以为你的实际开发提供宝贵的经验，节省你宝贵的开发时间，提高实际的USB数据传输速度。

开发板功能特点

●符合USB2.0规范，480Mbps高速传输协议标准，兼容USB1.1；

●完整的固件下载方案，通过VC应用软件下载固件程序到68013芯片中运行；

●完整的在线编程方案，提供8K bytes程序空间(EEPROM)，不需要编程器就能在开发系统上反复烧写程序代码；

●完整的在线仿真调试方案，通过全窗口化开发环境Keil C，不需要仿真器就能进行仿真调试；

●完整详细的中文开发文档，可当作开发资料参考手册使用；

●生动的开发教程录像，助你迅速掌握USB开发要领；

● GPIF开发教程，通过一个实例详细介绍GPIF的开发过程，包括波形编辑，固件编程，实例测试等；

● SLAVE FIFO开发教程，通过一个实例详细介绍SLAVE FIFO的开发过程，包括固件编程，实例测试等；

●实用的固件下载实例，大大提升产品的灵活性；

●丰富的实验例子：控制传输，中断传输，同步传输，批量传输，读写速度测试，GPIF单字节读写试验，GPIF大数据流读写试验，SLAVE FIFO 8位数据读写试验，SLAVE FIFO 16位数据读写试验，USB转串口试验，固件程序下载，IO端口控制，I2C控制等；

●速度测试，实际传输速度可达38Mbytes/s；

●完整的开发源代码，包括：固件(Keil C51)、应用程序(VC6.0)开发环境(工程)、FPGA源代码、驱动程序(DDK和DriverStudio)等，缩短用户的开发时间；

●芯片选型,采用100脚FX2芯片CY7C68013A-100AXC，CycloneIII EP3C25Q240C8提供丰富的FPGA资源，大容量256K×16bits的SRAM，满足高速数据的实时采集；

●丰富的扩展接口，所有GPIF和SLAVE相关引脚连接到FPGA并有2个40PIN的外扩插座，独立IO总数达40个，可以方便与外设连接进行二次开发；

产品清单：

1、USB+FPGA开发板一块；

2、USB双层屏蔽线一根(取电用）；

3、Altera USB Blaster下载线一根；
