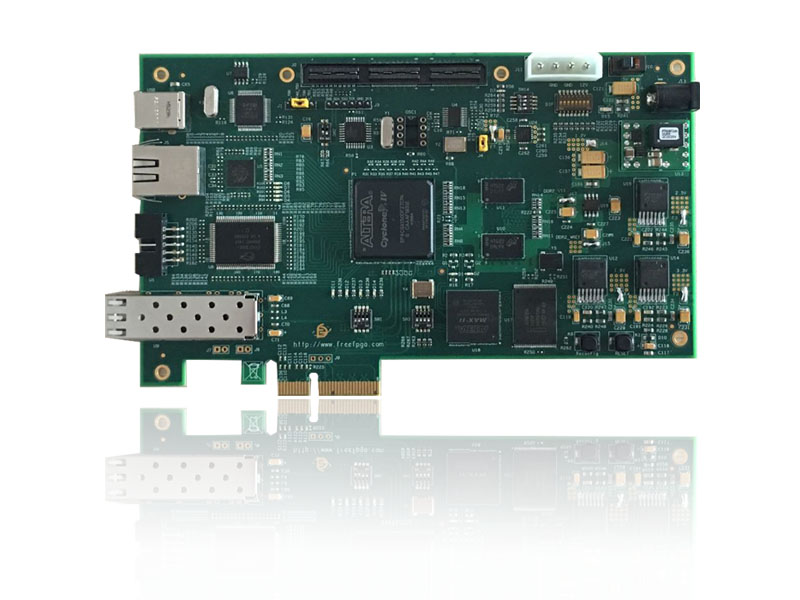

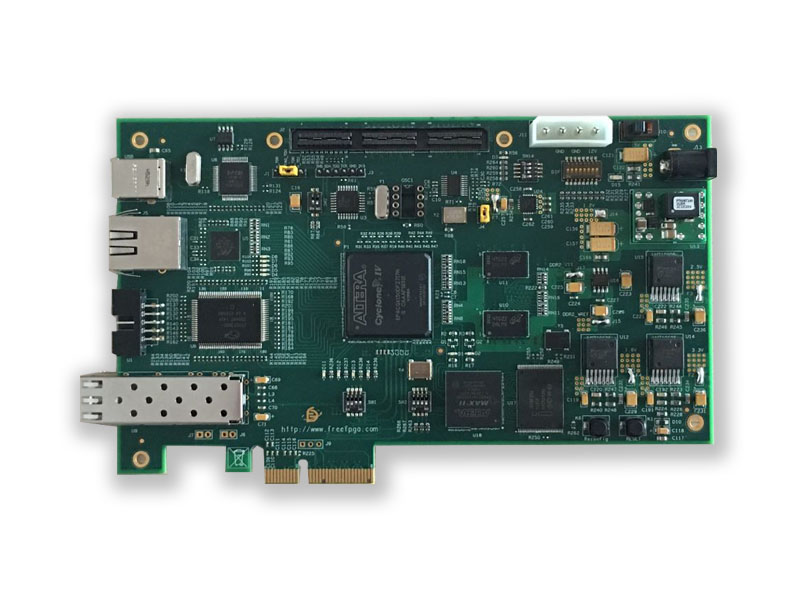

CycloneIV PCIe FPGA开发板

产品名称：CycloneIV PCIe FPGA开发板
产品型号：FE-4CGX150
发布日期：2017/08/11
在线询价

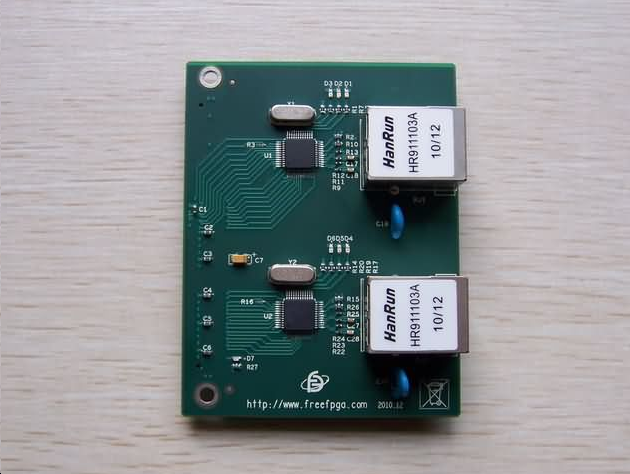

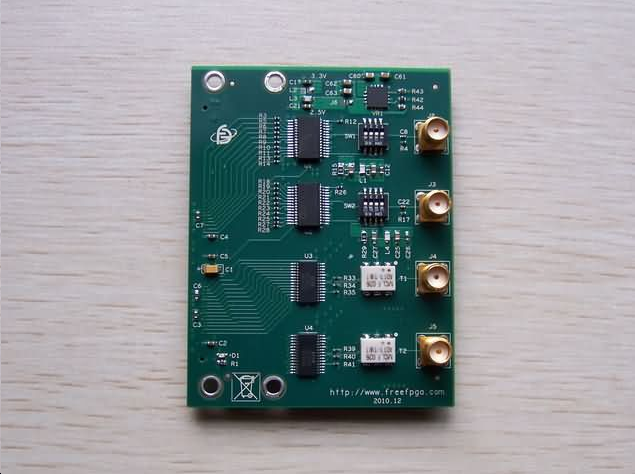

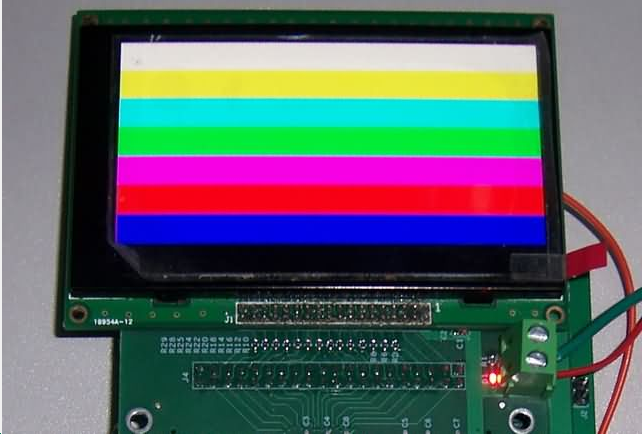

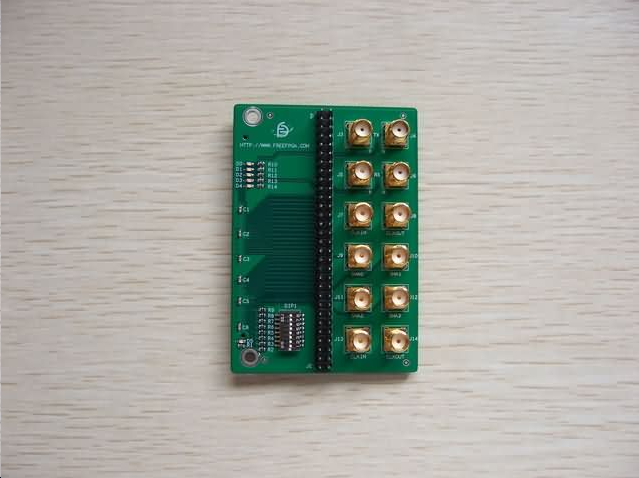

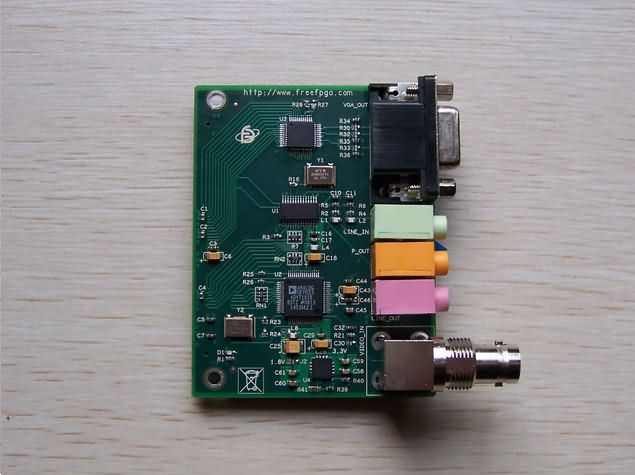

开发平台采用了Altera Cyclone IV GX FPGA器件EP4CGX150DF27，集成8个3.125-Gbps收发器，150,000个逻辑单元(LE)，360个18x18的乘法器，非常适合应用于大批量成本敏感的通讯、数字信号处理和工业控制领域。平台集成了一路SFP光通信接口(适应光通信趋势)、一路千兆以太网口（提供高速网络通信）、2兆字节高速SSRAM(有效配合算法开发需求)、128MByte DDR2内存(适应大容量缓存需求)和USB2.0通讯接口。配置时钟生成芯片，能生成各种需要的时钟，适应各类开发和应用需求， PCI-E 1.1 X4 适应和PC主机高速通讯。CPLD控制并行FLASH进行FPP方式FPGA配置以适应各种快速启动应用，支持多个分页的配置空间，让平台能保存多种硬件电路配置。通过Altera定义的高速HSMC扩展接口扩展各类应用板卡，可配置的FPGA BANK VCCIO，扩展口FPGA 相关BANK的接口电压可选3.3V、2.5V、1.8V和1.5V，目前扩展平台已经设计了十几款扩展子卡，适应于广播、工业、消费类、无线、固网应用，还可以根据客户需要定制具体需求的扩展子卡。Cyclone IV GX可扩展开发平台为您的开发提供一个稳定、可靠、适应各种应用需求`的基础平台。

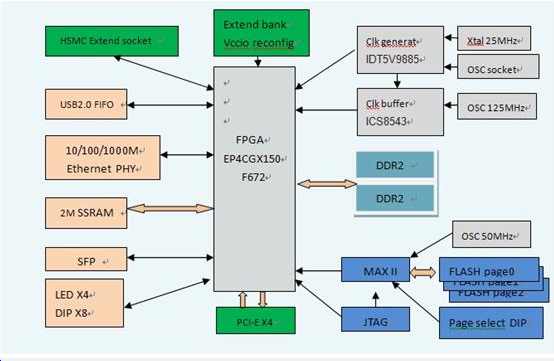

系统框图：

CycloneIV PCIe FPGA开发板
