250M高速ADDA模块

您的当前位置: 首 页 >> Stratix III >>

250M高速ADDA模块

  • 产品名称:250M高速ADDA模块

  • 产品型号:FE-ADDA-250
  • 发布日期:2017/08/11
  • 在线询价
详细介绍

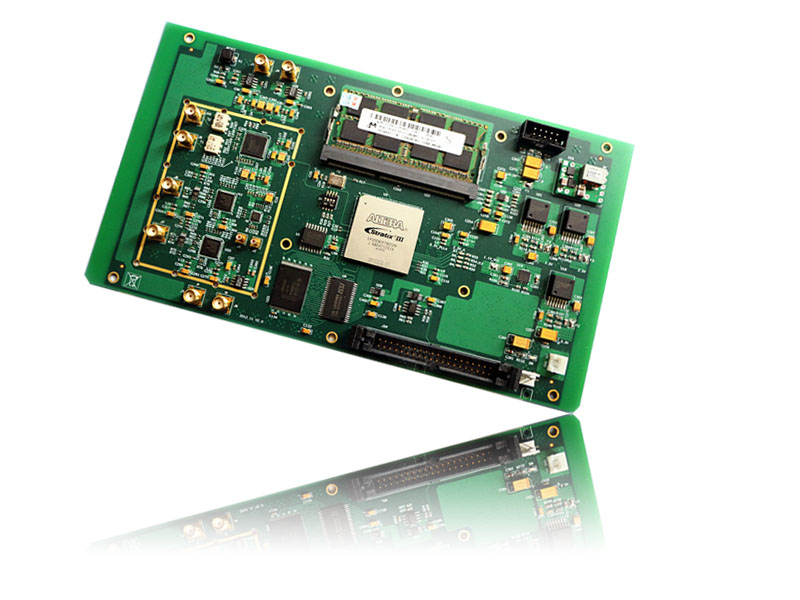

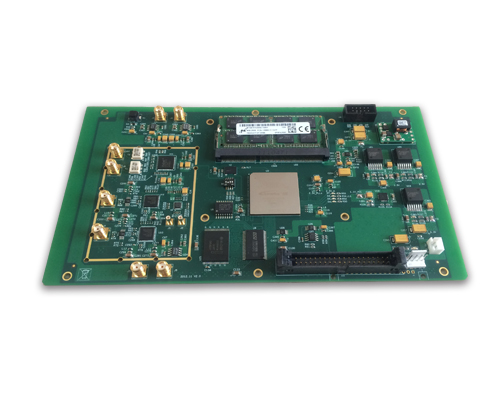

250M高速ADDA模块

    250M高速ADDA模块,采用Altera Stratix III FPGA,ADI公司的高速AD、DA芯片,结合我们精心选型的低抖动时钟驱动电路(380fs),实现双路250M 10bit AD和双路250M 10bit DA,持大容量8G DDR3 SDRAM存储,预留扩展接口,可根据需要扩展通讯接口,高速ADDA模块是数据采集和处理的理想平台。随板提供数据采集、大容量缓存、FIFO接口输出设计和文档,方便二次应用开发。




技术特点:

  FPGA:Altera Stratix III系列,EP3SE80F780

  高性能时钟驱动电路,250MHz,380fs RMS

  AD器件型号:AD9211BCPZ-250,双路10-Bit,250MSPS高性能AD;

  * SNR = 60.1 dBFS @ fIN up to 70 MHz @ 300 MSPS

  * ENOB of 9.7 @ fIN up to 70 MHz @ 300 MSPS (1.0 dBFS)

  * SFDR = 80 dBc @ fIN up to 70 MHz @ 300 MSPS (1.0 dBFS)

  * Excellent linearity DNL = ±0.1 LSB typical INL = ±0.2 LSB typical

  * LVDS at 300 MSPS (ANSI-644 levels)

  DA器件型号:AD9743BCPZ,双路10-Bit,250MSPS高性能DA;

路独立大容量2GByte DDR3,Z高可支持到8G DDR3 SDRAM

  扩展接口



相关标签:FPGA开发板,ADDA数据采集卡,中频模块
