CycloneIII开发板

您的当前位置: 首 页 >> Cyclone III >>

CycloneIII开发板

  • 产品名称:CycloneIII开发板

  • 产品型号:FE-3C80C8A
  • 发布日期:2016/08/17
  • 在线询价
详细介绍

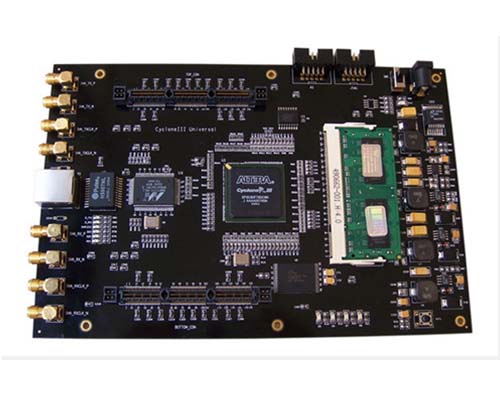

     CycloneIII通用开发板是一款基于Altera公司CycloneIII EP3C80(可选CycloneIII EP3C120) FPGA的原型验证板/开发板。集成DDR2 SDRAM、千兆网络、FLASH、SMA和高速扩展插座,通过差异化应用扩展板,使设计师和应用工程师能迅速构建FPGA验证和应用平台,同时支持远程系统升级。

    通过合理的配置设计,精心的布局、布板设计,使套件能面向中小规模IC设计验证、FPGA DSP算法验证、FPGA DSP应用设计、NIOS II嵌入式应用设计、网络应用设计、IP CORE设计验证等,是大容量、高性能、高扩展性的FPGA开发平台。




硬件参数:

◆ FPGA:Cyclone III EP3C80F780C8

◆ Memory:SODIMM DDR2 SDRAM内存插座,标配256M DDR2内存(可扩展到2G),Z高运行频率166.667MHZ(选C6速度等级为200MHZ)

◆ EPCS64 AS模式配置  结合千兆网络,支持CycloneIII特有的远程系统升级功能(Remote System Upgrade)

◆ 两块或更多块扩展板通过扩展接口层叠,以满足应用扩展需求

◆ 阻抗控制的 12 层 PCB 板,确保板上信号频率至少 200MHz

◆ 采用高速连接器,保证高速子板扩展

◆ 严格的信号完整性控制和整板串扰控制,随板提供高速接插件信号时延参数。

◆ 高端电源设计提供3.3V、2.5V、1.8V电源,为整板及扩展子板提供稳定的电源供给

◆ 预留上电时序控制单片机接口(PCB焊盘)

◆ 扩展口引出5V,3.3V,2.5V,1.8V电源

◆ 扩展口引出216个IO/CLK/PLLOUT(包括9对lvds in,9对lvds out)

◆ Marvel 10M/100M/1000M自适应以太网PHY

◆ 严格板级时序控制的SMA输入时钟和数据各一路。严格板级时序控制的SMA输出时钟和数据各一路。

◆ 32M FLASH

◆ 4个LED

◆ 1个复位键
