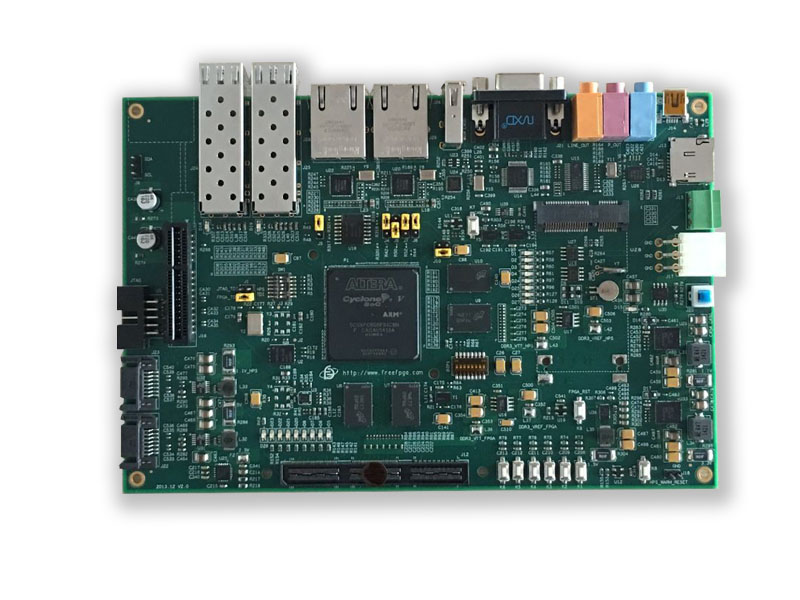

Cyclone V SoC主板

  • 产品名称：Cyclone V SoC主板

  • 产品型号：FE-5CSXFC6 SOC
  • 发布日期：2017/08/11
  • 在线询价
详细介绍

Cyclone V SoC主板



简介:

        Cyclone V SoC主板(方案验证平台)为工程师提供一个评估Cyclone V SoC ARM-based FPGA的硬件平台, 相比同类平台板拥有最丰富的功能和接口,兼容Altera SoC开发板软件包。Cyclone V SoC方案验证平台提供了光口、电口和高速串行互联群集接口、通用扩展接口。架构工程师、开发工程师可以利用该平台更快捷地评估Cyclone V SoC器件、论证及验证设计方案。

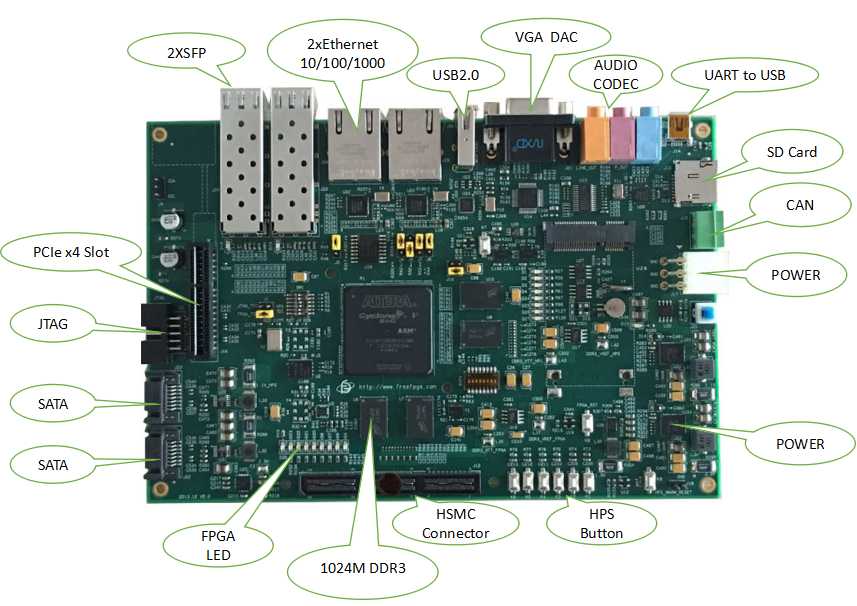

硬件参数：

◆主芯片: Altera Cyclone V 5CSXFC6D6F31C8ES SoC with Dual-core ARM® Cortex™ A9 processor
◆电源器件: LTC3600, LTC3608, LT3080, LTC3614
◆内存: Micron DDR3 2Gb @ 32bit @ MT41J128M16HA
◆配置方式: USB Blaster II, Configuration ROM, JTAG
◆软件支持: Yocto Linux BSP support
◆2路Gigabit Ethernet
◆2路SFP接口
◆ULPI PHY USB 2.0
◆1Gb NOR Flash
◆UART to USB
◆SD card
◆PCIeX4 Slot
◆Mini PCIe
◆VGA DAC
◆Audio CODEC
◆RTC
◆SPI/I2C
◆CAN接口
◆外围接口: HSMC高速扩展接口
◆其他功能: Buttons, LEDs

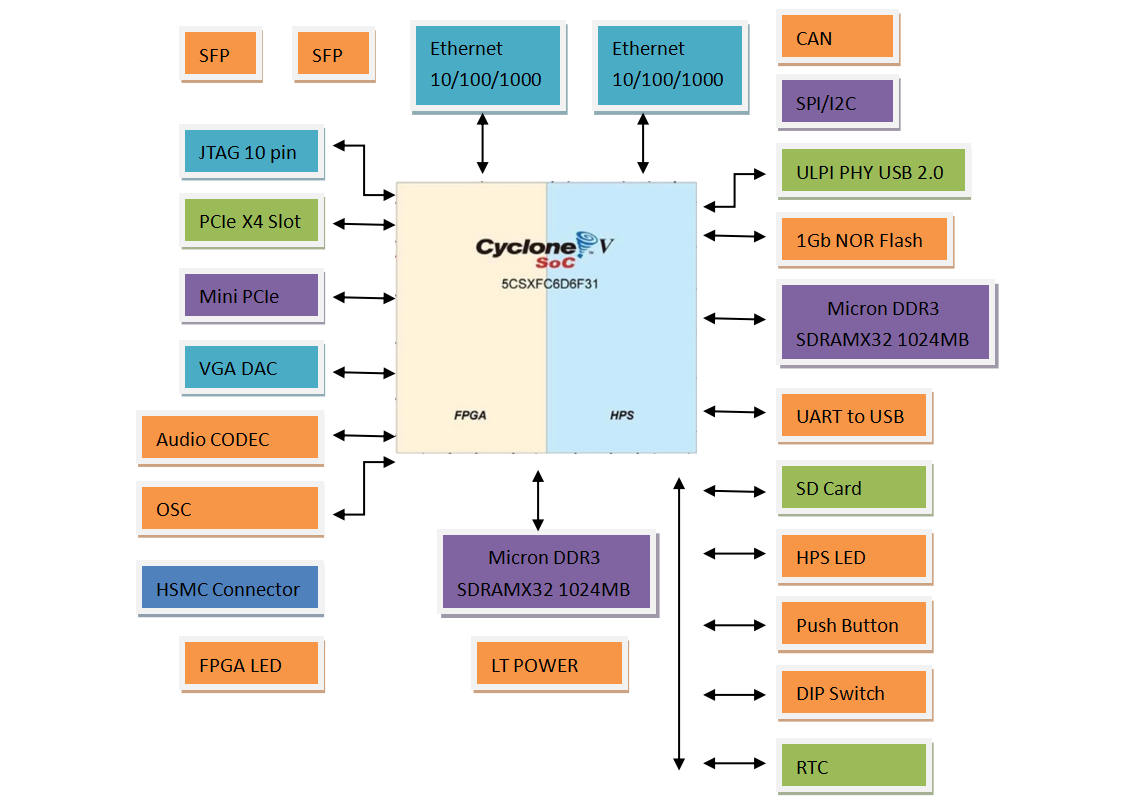

系统框图：

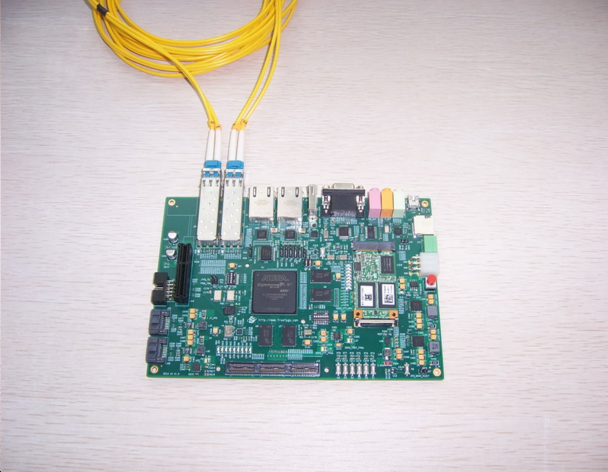

光纤通信连接示例：

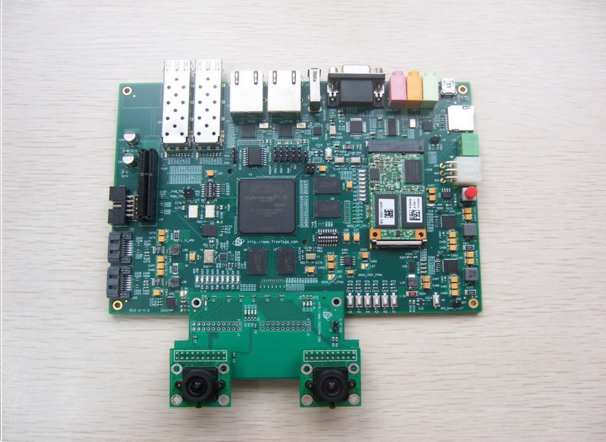

机器视觉连接示例：

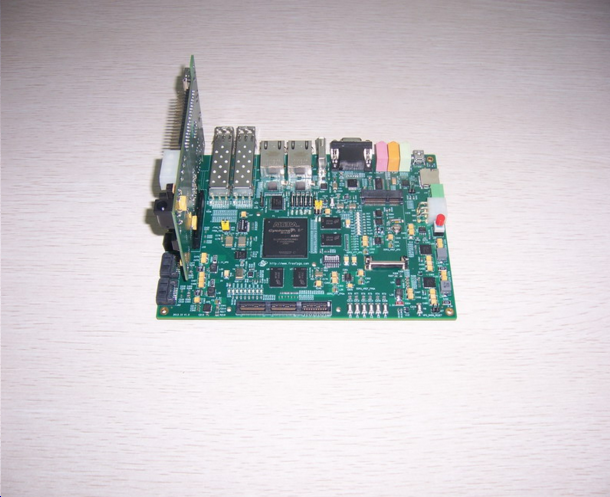

PCIe root and数据采集卡连接示例：

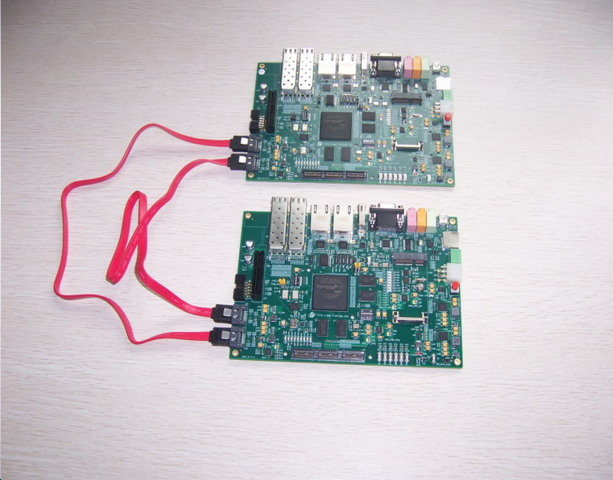

高速串行系统群集连接示例：


相关标签： CycloneV,CycloneVSoC主板,FPGA开发板
