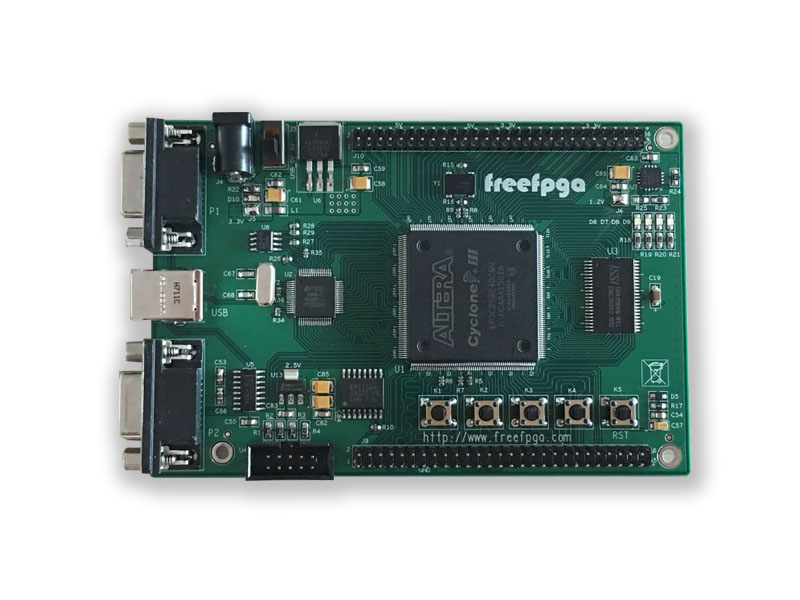

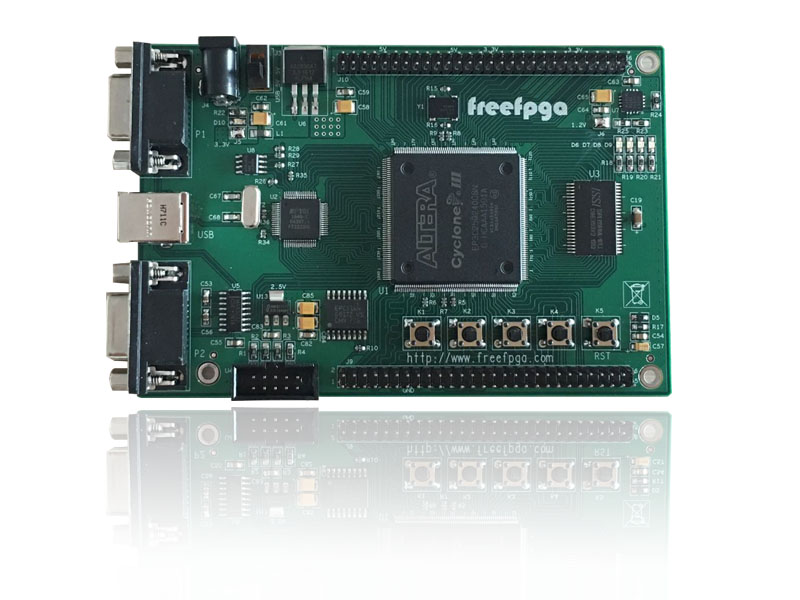

USB2.0+FPGA开发板2232

产品名称：USB2.0+FPGA开发板2232
产品型号：FE-3C25-USB2232
发布日期：2017/08/11
在线询价

详细介绍

USB2.0+FPGA开发板使用了USB FIFO结合Altera Cyclone III FPGA构建USB+FPGA应用开发平台，具有1路USB通讯接口，2路UART接口，25K LE的FPGA，16MBbit配置芯片，512K字节RAM，56个IO扩展接口，既支持USB取电，也支持电源独立供电。应用灵活，能支持USB通讯开发、FPGA应用开发和SOPC NIOS II应用开发。

相比使用以往版本，USB2.0+FPGA开发板极大的简化了USB通讯部分开发，能有效提高开发效率，同时保证了USB传输性能。

主要硬件参数：

◆ 支持>25Mbyte/s的USB传输速率。

◆ FPGA：Cyclone III EP3C25Q240C8

◆ 配置芯片：EPCS16 16Mbit串行配置芯片

◆ USB接口芯片：FT2232H

◆ 2路UART，接FPGA

◆ 24M有源晶振

◆ 512K SRAM

◆ 58个通用扩展IO

◆ 4个按钮输入

◆ 4个LED输入

◆ 1个复位按钮输入

◆ 1个jtag配置接口

配套文档和范例:

◆ USB2.0+FPGA开发平台使用手册

◆ USB2.0+FPGA开发平台用户手册

◆ PC驱动程序：(>25Mbyte/s速率，用户不必再涉及复杂的驱动程序开发)

◆ PC测试应用程序：使用API，简单明了的读写范例和详细接口文档，使客户专注于应用开发，不必拘泥于烦琐的通讯接口开发

◆ USB FIFO配置环境和开发文档：适应多种协议开发，简便的设置界面

◆ FPGA Rollback测试工程

◆ USB TO FPGA下传FIFO接口模块：FIFO接口，使用户能快速完成USB下传应用

◆ FPGA TO USB上传FIFO接口模块：FIFO接口，使用户能快速完成USB上传应用

产品清单

1、USB2.0+FPGA开发板一块

2、USB双层屏蔽线一根（取电用）

3、USB BlasterII下载线一根
