FPGA 数据加速卡

产品名称：FPGA 数据加速卡
产品型号：FE-5SGXMA9
发布日期：2017/08/02
在线询价

详细介绍

物理尺寸：219.17X103.39mm（长X宽）


硬件参数：
◆ FPGA：Altera Stratix® V GX FPGA 5SGXMA9N2F45C2N
◆ FPGA的配置：

1. 板载USB Blaster下载线或者JTAG口
2. 基于MAXII CPLD和并行FLASH的Fast passive parallel(FPPx32)配置
◆ 时钟系统：
1. 一路有源晶振时钟
2. 两片可定制时钟芯片IDT5P49V5901
3. 两片可编程时钟芯片Si570
◆ 板载存储器
1. 2条DDR3 SO-DIMM SDRAM，最高可支持8G
2. 4片QDRII+ SRAM
3. FLASH
4. E2PROM
◆ 通信接口
1. 4路SPF+，每通道速率支持到10.0125Gbps
2. 2路SATA
3. 1路RS232

◆ 4路LED灯

◆ PCIex8：支持PCIe Gen1、Gen2、Gen3
◆ 系统监控
1. 温度传感器

2. 风扇
◆ 系统复位按键
◆ FPGA重配置按键
◆ 电源
1. 12V DC输入
2. PCIe插槽供电
◆ 板级尺寸：PCIe全高，3/4长板卡

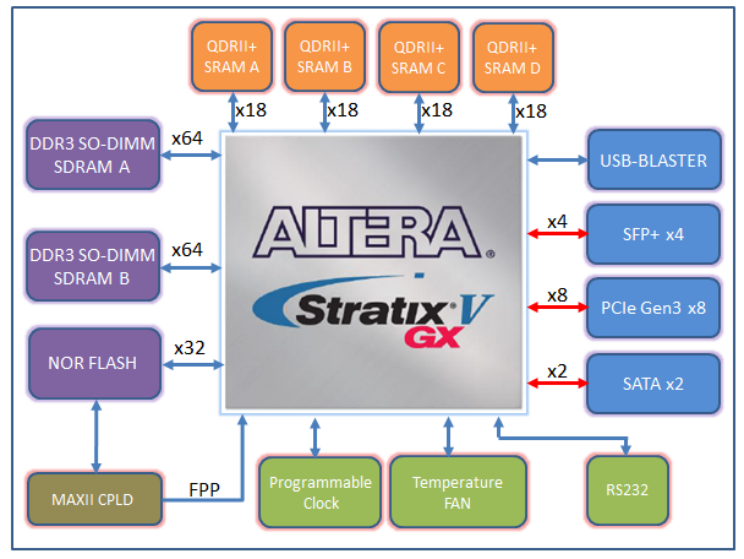

系统框图：
